GSS直吹式旋转阀,用于粉状物料的气力输送系统中作为加料装置,由于优化设计的进料口和直吹通道,进而提高了输送量,不受转速和压力影响的高填充效率,通道压力损失小,多形式结构转子,较小化的转子间隙将泄漏量降到较低,材质采用不锈钢或碳钢,经过特殊处理,可达到超强耐磨。也可喷涂碳化钨陶瓷特氟龙等;达到耐磨损、耐腐蚀。适用于各种介质在气力输送中的应用,其轴向采用多层保护或淡气隔离,确保长期安全工作。

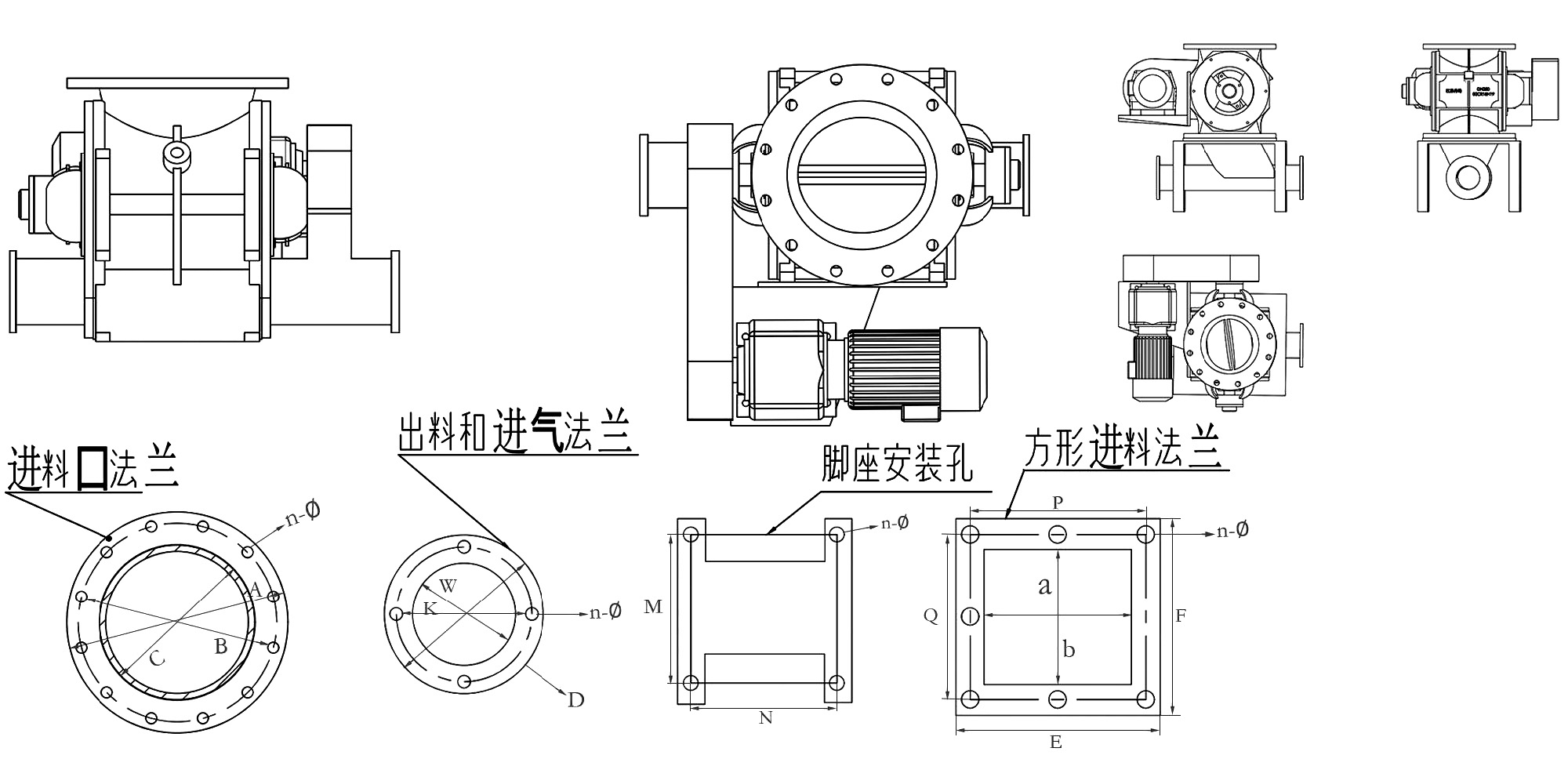

技术参数:
型号 DN | 转容积 (L\Y) | 进口料联接法兰 | 出料法兰 | 脚座 | 机高 | |||||||||
圆形联接 | 方形联接 | W | K | D | n-ø | N*M | n-ø | H | ||||||
A | B | a*b | F*E | P*Q | n-Ø | |||||||||
GSS150 | 6 | 285 | 240 | 150*150 | 285*285 | 240*240 | 8-ø 22 | 50 | 76 | 96 | 4-ø9 | 150*195 | 4-13 | 300 |
GSS200 | 8 | 345 | 295 | 200*200 | 345*345 | 295*295 | 12-ø 22 | 75 | 96 | 115 | 4-ø9 | 200*245 | 4-13 | 360 |
GSS250 | 16 | 395 | 350 | 250*250 | 395*395 | 350*350 | 12-ø 22 | 100 | 130 | 150 | 4-ø9 | 250*295 | 4-13 | 460 |
GSS300 | 25 | 445 | 400 | 300*300 | 445*445 | 400*400 | 12-ø 22 | 125 | 156 | 185 | 6-ø9 | 300*345 | 4-13 | 530 |
GSS350 | 35 | 505 | 460 | 350*350 | 505*505 | 460*460 | 16-ø 22 | 150 | 185 | 215 | 6-ø9 | 350*395 | 4-13 | 620 |
GSS400 | 50 | 565 | 515 | 400*400 | 565*565 | 515*515 | 16-ø 22 | 175 | 205 | 235 | 8-ø9 | 400*450 | 4-13 | 680 |
GSS450 | 60 | 615 | 565 | 450*450 | 615*615 | 565*565 | 20-ø 22 | 200 | 225 | 250 | 8-ø9 | 450*495 | 4-13 | 730 |
GSS500 | 80 | 670 | 600 | 500*500 | 670*670 | 600*600 | 20-ø 22 | 225 | 255 | 285 | 8-0 9 | 500*500 | 4-13 | 780 |
